Grafi profilov

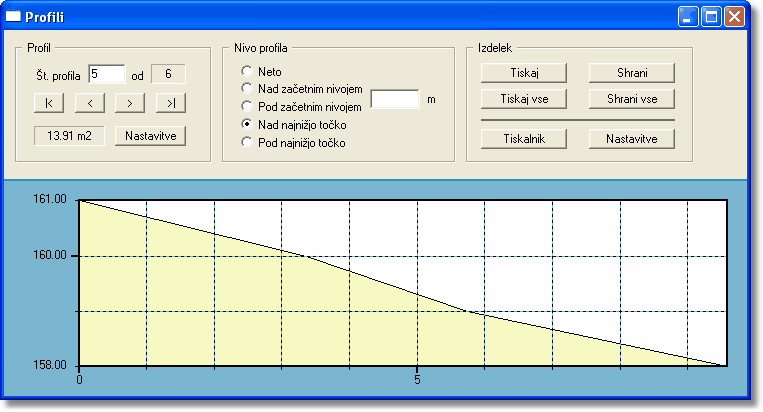

Grafična ponazoritev profilov je v obliki grafov. Z orodjem Izbira označite os profila, nato pa izberite ukaz Računi > Prečni profili > Profili. Odpre se okno za pregledovanje profilov.

GR_profili

Levo zgoraj v razdelku Profili se z gumbi puščic premikate med posameznimi profili. Številke profilov naraščajo v smeri osi, grafi pa se izrisujejo iz leve proti desni, gledano v smeri osi profila.

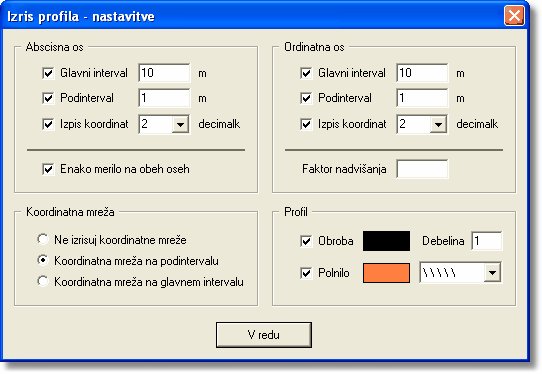

Izgled profila spremenite s klikom na gumb Nastavitve v razdelku Profili, in sicer:

•	interval in podinterval na abscisni ter ordinatni osi,

•	število decimalk v izpisu koordinat,

•	enakost merila na obeh oseh,

•	faktor nadvišanja (vrednost, s katero povečate/zmanjšate merilo na ordinatni osi - privzeta vrednost je 1 ali prazno polje, kar pomeni, da ni nadvišanja, >1 pomeni bolj strm profil, <1 pa bolj položen profil),

•	prikazovanje koordinatne mreže,

•	obrobo, barvo in šrafuro profila.

GR_izris_profila_nastavitve

V pogovornem oknu Profili v razdelku Nivo profila izberite kako profil poteka - definirajte referenčno ploskev, na katero se profil nanaša. Možnosti so:

•	neto (referenčna ploskev je ravnina, ki povezuje krajne točke profila),

•	nad začetnim nivojem (referenčna ploskev je ravnina na višini, ki jo vpišete v okence),

•	pod začetnim nivojem (referenčna ploskev je ravnina na višini, ki jo vpišete v okence),

•	nad najnižjo točko (referenčna ploskev je ravnina na višini najnižje točke profila),

•	pod najvišjo točko (referenčna ploskev je ravnina na višini najvišja točke profila).

Glede na izbrano možnost se površina profila izpiše v okencu razdelka Profil.

Tiskanje in shranjevanje

Grafe profilov lahko natisnete ali shranite kot rastrske slike. V obeh primerih najprej kliknite na gumb Nastavitve v razdelku Izdelek, da nastavite velikosti in izvenokvirno vsebino profila. Odpre se pogovorno okno Tiskanje profila - nastavitve.

GR_profili_nastavitve_tiskanje

Vpišite kakšen rob želite imeti na tiskanem izrisu levo in zgoraj. V razdelku Risba se izpiše velikost profila v naravni velikosti, spodaj pa sta dve možnosti nastavitve velikosti izrisa: vpišite merilo ali velikost izrisa. Če vpišete merilo, se v naslednji vrstici izpiše velikost izrisa, le tega pa lahko še dodatno popravite. V razdelku Grafična oprema graf opremite z izvenokvirno vsebino.

Če boste grafe tiskali, izberite tiskalnik s klikom na gumb Tiskalnik. Nastavitve so odvisne od posameznega tiskalnika.

Shranite ali natisnete lahko enega ali vse grafe hkrati; kliknite na enega od gumbov Tiskaj, Shrani, Tiskaj vse, Shrani vse.

S klikom na gumb Shrani ali Shrani vse se odpre dodatno pogovorno okno za izbiro formata in nastavitev kvalitete. Izbirate lahko med TIFF, JPG ali EMF sliko.
