Linijski presek

Orodje Linijski presek računa dolžino linijskega objekta na posamezni parceli (npr. za določitev parcel, čez katere teče vodovod in v kakšni dolžini).

Podatke pripravite tako, da bo linijski objekt (povezave ali lomljenke) na drugem sloju kot sekane parcele. Preverite topologijo parcel. V seznamu slojev zaklenite vse sloje, razen tistega, na katerem je linijski objekt.

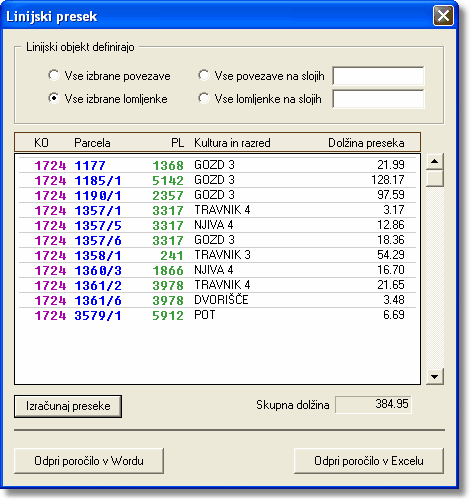

Izberite ukaz Računi > Preseki > Linijski presek, da se odpre pogovorno okno orodja (sicer še prazno).

Ustrezno označite, kaj v grafiki predstavlja sekajoči linijski objekt: povezave ali lomljenke, izbrane ali tiste na določenih odklenjenih slojih.

Po kliku na gumb Izračunaj preseke se v pogovornem oknu izpiše informativni izračun dolžin presekov čez parcele. Drugače povedano, program poišče vse parcele, čez katere poteka linijski objekt ter prikaže podatke o posestnem listu, katastrski kulturi, razredu in dolžini preseka.

Obširnejše poročilo z lastniki in površinami po katastrskih kulturah odprete v Word-u ali Excel-u. Ob tem vas program tudi vpraša ali naj vzame podatke iz grafike ali atributnih podatkov zemljiškega katastra.

Ploskovni presek

Ploskovni presek je orodje za izračun preseka med dvema ploskovnima plastema. Tak primer je na primer presek cestnega telesa z zemljiškim katastrom, kar prikazuje spodnja slika. Običajno nas zanima, preko katerih parcel poteka cesta in kakšna je površina ceste na posamezni parceli.

Podatke pripravite tako, da bosta ploskovni plasti, ki se sekata, na različnih slojih. Zemljiški kataster je v zgornjem primeru sekana ploskev, cestno telo pa sekajoča. V seznamu slojev zaklenite vse sloje, razen tistega, na katerem je sekajoča ploskev (na ta način sekajočo ploskev definirate). Nato preverite topologijo odklenjenega sloja.

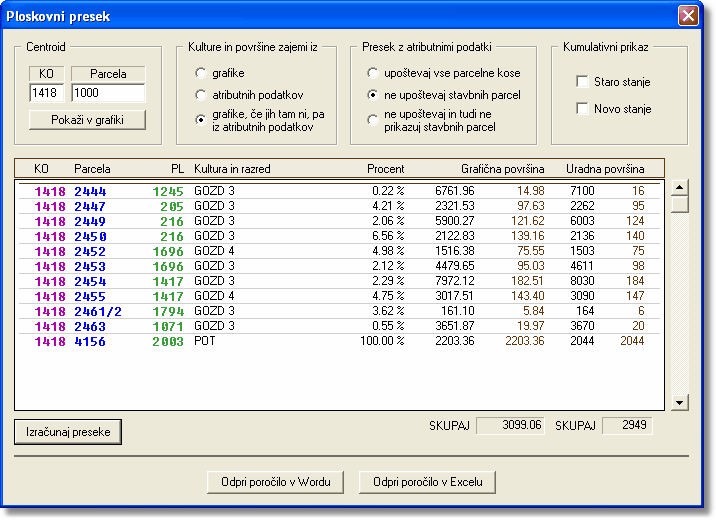

Izberite ukaz Računi > Preseki > Ploskovni presek, da se odpre pogovorno okno orodja (sicer še prazno).

V razdelek Centroid vpišite/pokažite centroid sekajoče ploskve.

Izberite način zajema kultur in površin (iz podatkov, ki so vpisani v pogovorna okna z atributi v grafičnem oknu, iz atributnih podatkov ali kombinacije obojega). Uporabite atributne podatke, če nimate uparjenih parcel. V tem primeru lahko nadalje izbirate, da se v izračunu upoštevajo ali ne upoštevajo stavbne parcele.

V razdelku Kumulativni prikaz sta dve možnosti: Staro stanje in Novo stanje. To je nastavitev za parcele z več kulturami in razredi. Če ni izbrana nobena možnost, se bodo (v poročilu v Word-u) površine porazdelile na celotno parcelo, ne glede na razdrobljenost po posameznih kulturah. V primeru potrditve polja Staro stanje ali Novo stanje, pa se bo površina parcel prikazala enakomerno po različnih kulturah, bodisi v starem ali novem stanju (pred ali po izvedenem postopku).

Po kliku na gumb Izračunaj preseke se v pogovornem oknu izpiše informativni izračun delov sekane plasti (zemljiškega katastra). Drugače povedano, program poišče vse parcele, čez katere poteka cesta ter prikaže njihove podatke o vrsti rabe, razredu in površini. V stolpcu Procent je izračunan delež parcele pod cestnim telesom v odnosu do površine cele parcele. V rjavi barvi je izpisana izračunana površina cestnega telesa na posamezni parceli.

Obširnejše poročilo z lastniki in površinami po vrstah rabe odprite v Word-u ali Excel-u.
