Transformacije znotraj koordinatnega sistema se uporabljajo za transformacijo točk z enega položaja na drug v istem koordinatnem sistemu. V modulu Geodetski računi v meniju Transformacije izberite možnost Znotraj koordinatnega sistema.

Uvoz koordinat

Ukaz Transformacije > Znotraj koordinatnega sistema > Uvoz koordinat uporabite, ko želite obstoječim točkam v postopku uvoziti koordinate v drugem koordinatnem sistemu. Če ima  npr. točka v postopku D48/GK koordinate, vi pa bi želeli vnesti še njene D96/TM koordinate, ki ste jih izmerili na terenu, uporabite ta ukaz.

Predhodno pripravite tekstovno datoteko točk s koordinatami v formatu *.koo.

Program vas pred uvozom vpraša, če želite uvoziti tudi višine.

V primeru, ko določenih koordinat točk ni možno uvoziti, se kreira datoteka rezultat.txt z obvestilom. Datoteka se shrani v mapo, kjer  je shranjen postopek.

Premik koordinat

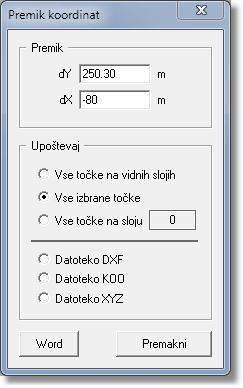

Ko želite premakniti podatkovne elemente v enem od koordinatnih sistemov, izberite ukaz Transformacije > Znotraj koordinatnega sistema > Premik koordinat. Premaknile se bodo  koordinate točk trenutno aktivnega koordinatnega sistema.

Rotacija koordinat

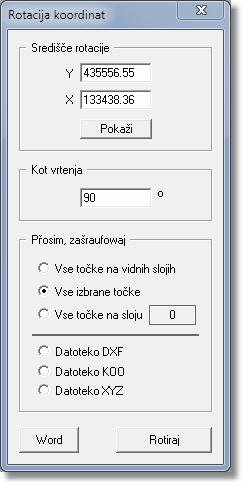

Ukaz Transformacije > Znotraj koordinatnega sistema > Rotacija koordinat omogoča zasuk podatkovnih elementov okrog izbrane točke za poljuben kot. Zavrtele se bodo koordinate točk trenutno aktivnega koordinatnega sistema.

Namesto, da tipkate koordinate točke središča rotacije (točke, okrog katere želite vrteti), lahko le-to pokažete v grafičnem oknu. Kot vrtenja vpišite v stopinjah, za decimalno piko sledijo minute in sekunde (90°30'15,2" vpišete kot 90.30152).

Zamenjava koordinat X <-> Y

Včasih je v kakšni uvozni datoteki zamenjan vrstni red koordinat. V takem primeru je ta ukaz zelo priročen.

Helmertova transformacija

Helmertova transformacija se računa po enačbah:

y = Ay' + Bx' + Cy

x = -By' + Ax' + Cx

Gre za translacijo, rotacijo in spremembo merila. Parametra A in B določata kot rotacije in spremembo merila (enako v obeh smereh), Cy in Cx pa predstavljata premik v smeri osi y in x. Za določitev transformacijskih parametrov sta potrebni vsaj dve identični točki.

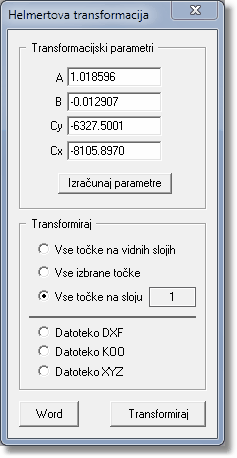

Izberite ukaz Transformacije > Znotraj koordinatnega sistema > Helmertova transformacija.

V pogovornem oknu Helmertove transformacije lahko parametre vnesete ročno, izračunate na osnovi identičnih točk ali naložite shranjene parametre. Postopek je opisan v poglavju Izračun transformacijskih parametrov.

Ko sta vnešeni dve identični točki, se v pogovornem oknu Izračun transformacijskih parametrov za Helmertovo transformacijo zgoraj izpišejo vrednosti transformacijskih parametrov, v primeru nadštevilnih identičnih točk pa se izračunajo tudi elementi ocene natančnosti:



Afina transformacija

Afina transformacija se računa po enačbah:

y = Sy' + Rx' + Cy

x = Qx' + Py' + Cx

Gre za translacijo, rotacijo in spremembo merila (različno) v y in x smeri. Parametri S, R, Q in P določajo kot rotacije, spremembo merila v y-smeri in spremembo merila v x-smeri, Cy in Cx pa predstavljata premik v smeri osi y in x. Za določitev transformacijskih parametrov so potrebne vsaj tri identične točke, ki ne ležijo na isti premici.

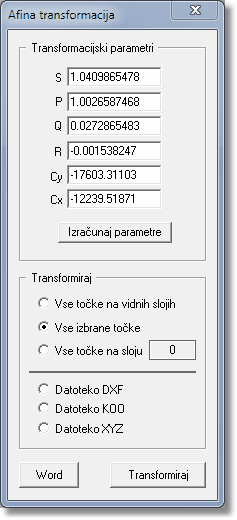

V pogovornem oknu Afine transformacije lahko parametre vnesete ročno, izračunate na osnovi identičnih točk ali naložite shranjene parametre. Izberite ukaz Transformacije > Znotraj koordinatnega sistema > Afina transformacija.

Za izračun, naložitev ali shranitev parametrov kliknite na gumb Izračunaj parametre in sledite navodilom v poglavju Izračun transformacijskih parametrov.

Za enolično določitev parametrov potrebujete tri identične točke, v primeru nadštevilnih identičnih točk se izračunajo tudi elementi ocene natančnosti:



Odstranjevanje koordinat

Ukaz Transformacije > Znotraj koordinatnega sistema > Odstranjevanje koordinat uporabite, ko želite odstraniti koordinate točk v aktivnem koordinatnem sistemu. Na ta način ne izbrišete točke, temveč le njene koordinate v enem od koordinatnih sistemov. Točka, ki ji želite odstraniti koordinate, mora imeti koordinate v večih koordinatnih sistemih, drugače bo program opozoril, da odstranitev koordinat ni možna.
