Uporabniški vmesnik |
|
|
|
Uporabniški vmesnik |
|
|

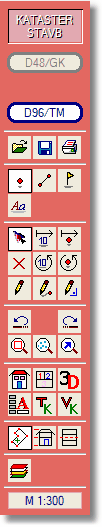

Večina ukazov orodne vrstice je opisana že v poglavju Osnovne operacije > Uporabniški vmesnik > Orodna vrstica, zato bomo tu opisali le posebnosti.
Izbira koordinatnega sistema je možna pri grafičnem oknu tlorisa stavbe in etažnih načrtih. Vsi ostali načrti se izdelujejo lokalno. Izbirate lahko med D48/GK in D96/TM koordinatnim sistemom. Po trenutno veljavni zakonodaji se morajo vse koordinate oboda stavbe oddati v D96/TM koordinatnem sistemu, kar pomeni, da morate v primeru D48/GK koordinat vse točke pred izvozom podatkov transformirati v D96/TM koordinatni sistem.
Do pogovornih oken za vnos opisnih podatkov pridete s klikom na sledeče gumbe:
|
Stavba |
Odpre pogovorno okno, kamor vpišete podatke o stavbi. Do istega okna pridete tudi v meniju Podatki > Stavba. |
|
Deli stavbe |
Odpre pogovorno okno, kamor vpišete podatke o delih stavbe. Do istega okna pridete tudi v meniju Podatki > Deli stavbe. |
Elaborat katastra stavb je sestavljen iz številnih skic in načrtov stavbe ter njenih delov. Vsaki grafiki je namenjeno svoje grafično okno, med katerimi preklapljate s sledečimi gumbi:
|
Obod in etaže |
Vključitev grafičnega okna, nastavitev in dodatnih orodij za izdelavo oboda stavbe ter etažne načrte. |
|
Značilni prerez |
Vključitev grafičnega okna, nastavitev in dodatnih orodij za izdelavo značilnega prereza stavbe. |
|
Prerezi etaž |
Vključitev grafičnega okna, nastavitev in dodatnih orodij za izdelavo prerezov etaž stavbe. |
Za vsako vrsto grafike je pripravljen drugačen nabor orodij, ki se odpre v pomožnem orodnem stolpcu. To so dodatne funkcionalnosti, ki poenostavijo izdelavo različnih načrtov in skic stavbe. Več o teh orodjih zveste v nadaljevanju.
